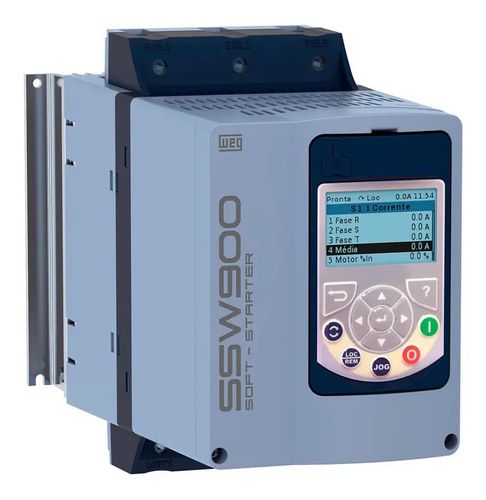

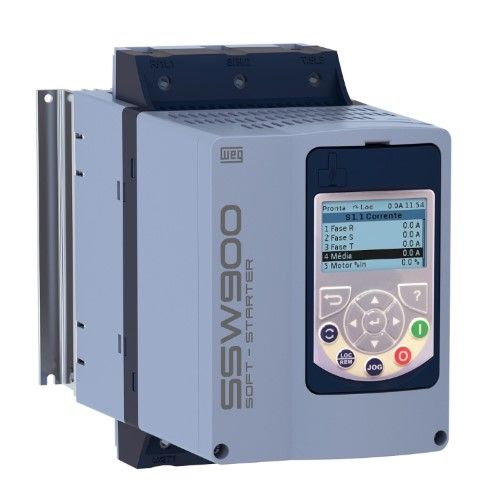

Soft-Starter WEG SSW900 105A 40cv 220V Trifasica Partida Suave
WEG
Dimensões
| Altura | 25 cm |
| Largura | 18 cm |
| Comprimento | 30 cm |
| Peso | 4.2 kg |
Infelizmente o produto desejado se encontra indisponível no momento!
Avise-me quando chegar!
Soft Starter Trifásica 220V 105A 4CV 110-220V SSW900 12956525 WEG
ref:12956525
Características Principais
Referência : SSW900B0105T5E2
Código do produto : 12956525
Linha de produto : SSW900
Dados básicos
Potência
- Corrente nominal : 105 A
- Tensão de Alimentação : 220-575V
- Tipo da rede de alimentação : TT / TN / IT
- Frequência : 50/60Hz
- Número de fases controladas : 3 fases
- Bypass integrado : Sim
Potência motor - conexão padrão (cv/kW)
- 220/230V : 40 / 30
- 380/400V : 75 / 55
- 440/460V : 75 / 55
- 575V : 100 / 75
- 690V : Não
Potência motor - conexão dentro do delta
(cv/kW)
- 220/230V : Não
- 380/400V : Não
- 440/460V : Não
- 575V : Não
Eletrônica e ventilador
Tensão de alimentação (controle) : 110-240V
Tensão de alimentação (ventilador) : 110-240V
Tipo de ligação ao motor
- Padrão (3 cabos) : Sim
- Dentro do delta (6 cabos) : Não
Regime de partida
- Padrão [1] : AC-53b 3-30:1170
- Com kit de ventilação [2] : AC-53b 3-30:330
Entradas digitais
- Quantidade (padrão) : 6
- Tipo : CC NPN / PNP
- Tensão : 24 Vcc
- Nível alto mínimo : 18 Vcc
- Nível baixo máximo : 3 Vcc
- Tensão máxima : 30 Vcc
- Corrente de entrada : 11 mA @ 24 Vcc
- Função : Programável
- Leitura via comunicação : Sim
Entrada para termistor do motor
- Quantidade (padrão) : 1
- Atuação : 3k9 Ohms
- Desatuação : 1k6 Ohms
- Resistência mínima : 100 Ohms
Saídas analógicas
- Quantidade (padrão) : 1
- Níveis : 0 a 10 Vcc e 0 a 20 mA
- Resolução : 10 bits
- Função : Programável
- Escrita via comunicação : Sim
Saídas digitais
- Quantidade : 3
- Tipo : 2 x relé NA, 1 relé NA/NF
- Tensão máxima : 250 Vca
- Corrente máxima : 1 A
- Função : Programável
- Escrita via comunicação : Sim
Funções e Recursos
Tipo de controle partida e parada
- Rampa de tensão : Sim
- Rampa de tensão e limite de corrente : Sim
- Limite de corrente : Sim
- Rampa de limitação de corrente : Sim
- Controle de bombas : Sim
- Controle de torque : Sim
- Partida direta (D.O.L.) : Sim
Funções / Recursos
Funções especiais
- Pulso de torque na partida (kick start) : Sim
- Jog : Sim
- Frenagem CC (com contator) : Sim
- Frenagem ótima (sem contator) : Sim
- Frenagem por troca de sentido de giro : Sim
- Troca do sentido de giro : Sim
- Acionamento multimotores : Não
- Partida de emergência (Fire Mode) : Sim
Diagnósticos
- Últimas falhas : Sim, LOG
- Diagnósticos de partida e regime : Sim
- Histórico de falhas : Sim
- Histórico de alarmes : Sim
- Histórico de eventos : Sim
Outros
- Acionamento do ventilador programável : Sim
- Copia dos parâmetros via HMI : Sim
- Usuário 1 e usuário 2 : Sim
- Start-up orientado : Sim
- Atuação das proteções em erros ou alarmes : Sim
- Auto reset de falhas : Sim
- Relógio de tempo real (RTC) : Sim
- SoftPLC (programação em ladder) : Sim, 4K bytes
Slots (para acessórios opcionais)
- Quantidade : 2
- Expansão de entradas e saídas digitais : Não
- Entrada PTC para o motor : Não
- Entradas Pt-100 para o motor : Sim
- Sensor de corrente (para bypass externo) : Não
Proteções
Tensão
- Falta de fase na alimentação : Sim
- Sobretensão e subtensão : Sim
- Desbalanceamento de tensão : Sim
- Subtensão na eletrônica (controle) : Sim
Corrente
- Sobrecorrente e subcorrente : Sim
- Desbalanceamento de corrente : Sim
Torque
- Sobretorque e subtorque : Sim
Potência
- Sobrepotência e subpotência : Sim
Temperatura
- Sobretemperatura nos tiristores : Sim
- Sobretemperatura no motor termistor PTC : Sim
- Sobretemperatura no motor termopar PT100 : Disponível com opcional
Sobrecarga
- Sobrecarga no motor (classe térmica) : Sim
- Sobrecarga nos tiristores (software) : Sim
- Sequência de fase invertida : Sim
- Defeito externo : Sim
- Motor não conectado : Sim
- Conexão errada ao motor : Sim
- Frequência fora da faixa : Sim
Falta à terra
- Falta à terra : Não
Bypass
- Bypass não abriu : Sim
- Bypass não fechou : Sim
- Sobrecorrente antes de fechar o bypass : Sim
- Subcorrente antes de fechar o bypass : Sim
Tempo
- Tempo antes da partida : Sim
- Tempo após da partida : Sim
- Intervalo entre partidas : Sim
- Rotor bloqueado na partida : Sim
Comunicações
- Erro de programação : Sim
- Falhas de comunicação : Sim
Potência
- Curto-circuito na potência com motor desligado : Sim
- Falha nos tiristores : Sim
- Falha de autodiagnose do hardware : Programável via opcional
Parametrização
- Parametrização via trimpots e dip switches : Não
- Parametrização via HMI : Sim
- Parametrização via software : WPS
HMI local
- Tipo : Sim, removível
HMI remota
- Tipo : Local removível
- Moldura para a HMI : Opcional
- Grau de proteção da HMI : IP56
- Comprimento máximo do cabo : 20 m
Dados da HMI local ou remota
- Display : LCD gráfica
- Teclas : 12 teclas
- Senha : Sim
- Idiomas : Sim
- Help (ajuda) : Sim
- Função cópia : Sim
- Gráfico dos status (leituras) : Sim
- USB na HMI : Sim
Comunicação
- Modbus-RTU RS-232 : Não
- Modbus-RTU RS-485 : Disponível com opcional
- Modbus-RTU USB : Sim
- WEG Bus : Não
- Modbus-TCP : Disponível com opcional
- Profibus-DP : Disponível com opcional
- Profibus-DPV1 : Disponível com opcional
- Profinet : Disponível com opcional
- DeviceNet : Disponível com opcional
- EtherNet/IP : Não
- EtherNet/IP 2P : Disponível com opcional
- Profinet IO 2P : Disponível com opcional
- CANopen : Disponível com opcional
Condições ambiente
- Grau de proteção : IP20
- Grau de poluição (UL 508) : 2
Temperatura
- Mínima : -10 °C
- Nominal : 55 °C
- Fator de redução de corrente acima da nominal [3] : 2 % para cada grau
Umidade relativa do ar (sem condensação)
- Mínima : 5 %
- Máxima : 90 %
Altitude
- Em condições nominais : 1000 m
- Máxima permitida com fator de redução [4] : 4000 m
- Fator de redução de corrente acima de 1000 m [5] : 1 % para cada 100 m
- Fator de redução de tensão acima de 2000 m [6] : 1,1 % para cada 100 m
Dimensões
- Tamanho : B
- Altura : 208 mm
- Largura : 144 mm
- Profundidade : 260 mm
- Peso : 4,02 kg
Diretivas de Sustentabilidade
- RoHS : Sim
- Conformal coating : 3C2
Normas Atendidas
- Segurança : UL 508
- Baixa Tensão : EN 60947-4-2
- Categoria de sobretensão : III (UL508 / EN61010)
- EMC : Diretiva 89/336/EEC
Certificações
- Certificações do produto : UL, CE e EAC
