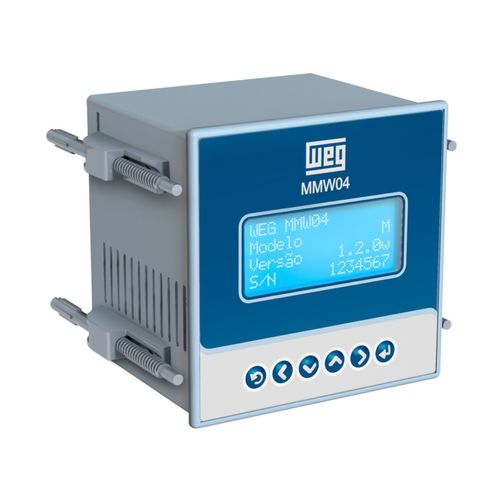

Multimedidor de Energia Digital Trifásico MMW04-M11EH 17120378 Weg

O modelo MMW04 veio para substituir o multimedidor MMW02. O modelo MMW02 foi descontinuado pela WEG.

O MMW04 é um indicador microprocessado para leitura de grandezas elétricas, consumo de energia e outros consumos através de pulsos, com entrada e saída digital programáveis, alarmes, porta de comunicação RS485 e Ethernet com Modbus-TCP e MQTT.

Resumo das características técnicas
Tensão de Alimentação: 85-300 Vca/Vcc
Frequência: 50/60 Hz
Memória de massa: Com memória de massa
Grau de proteção: IP54

A familia dos multimedidores e analisadores de energia MMW possui funções de leitura e cálculo de grandezas elétricas. O analisador de energia além de ser um multimedidor agrega as ações de monitoramento, análise e controle de um sistema elétrico. Ele é capacitado para aplicações avaçadas tais como medição de energia, registro de parâmetros elétricos, entradas e saídas digitais programáveis. Consulte também o modelo MMW03

O multimedidor e analisador de energia MMW04 disponibiliza visualização e registros de corrente, tensão, fator de potência, potência, demanda, energia e harmônicos no display ou em software. Através do MQTT também é possível a publicação em sistemas supervisórios ou na nuvem para a gestão de energia.

Disponivel para medição e análise de grandezas elétricas IoT ready facilitando a gestão de energia e a publicação simplificada e segura em MQTT.

Compatível com as plataformas de gestão de energia WEG (software não incluso, consultar catálogo WEG Digital Solutions);

software de configuração do analisador, WEG Power Maneger 4, para a leitura instantâneas e da memória de massa do dispositivo individualmente;

Compatível com broker diversos, protocolo MQTT que segue o modelo: Publicador/Subscritor("Publisher/Subscriber") para troca de mensagens;

Publicação das grandezas elétricas medidas em um formato baseado em JSON;

Principais Características
Formato otimizado para instalação na porta de painéis elétricos, frontal 98 x98 mm e IP-54;

Medição de energia direta e reversa

Entrada digital para medição de outros consumos através de pulsos e saída para alarmes;

Calendário e relógio em tempo, com possibilidade de sincronismo via servidor NTP;

Senha programável de acesso a parametrização
Comunicação com saída serial isolada RS485, protocolo Modbus-RTU;

Comunicação Ethernet ModbusTCP e MQTT;

Memória de massa com 128MB para registro de dados, para aproximadamente 91.000 blocos de dados, acessíveis através do software WEG Power Manager 4

Parametrização simples e fácil via teclas frontais ou remota utilizando o aplicativo de parametrização, acessivel através da porta Ethernet sem necessidade de conversores.

Ligações e sistemas monofásicos ou trifásicos estrela (3F+N) ou trifásicos delta (3F), com 21 possibilidades de topologias de ligações;

Buffer de dados dedicado para MQTT com grandezas selecionáveis para esse protocolo independentes do registro da memória de massa;

Enderoço IP configurável via DHCP ou IP manual;

Página fiscal com acesso pelo IP do equipamento através do navegador em tempo real, com visualização instantânea das grandezas e diagrama fasorial, para validação da ligação elétrica do equipamento;

Classe de precisão 0,5 conforme IEC 61557-12 para corrente, tensão e potência ativa, energia ativa e FP;
Certficação CE

WEG Power Manager 4
Leitura de grandezas instantâneas;

Leitura de memória de massa, visualização e download dos dados;

Parametrização simples e prática;

Configuração do broker MQTT, servidor NTP e outras comunicações;

Acessível via porta Ethernet ou serial com conversores;

Cópia de parametrização para outros dispositivos;

Atualização automática;

Página Fiscal
Acesso via IP do dispositivo em Web browser;

Visualização instantânea das grandezas elétricas;

Diagrama fasorial

Ideal para validação das configurações realizadas no equipamento
